Sie machen sich fleißig Notizen, aber kommen beim Zeichnen von Flussdiagrammen immer wieder nicht weiter?
Bei der gemeinsamen Dokumentenerstellung im Team oder der Überprüfung von Projekten ist das Erstellen von Diagrammen oft die zeitaufwändigste und körperlich anstrengendste Aufgabe.Obsidian Visuelle Fähigkeiten Es handelt sich nicht um ein herkömmliches Plugin, sondern um eine speziell für KI entwickelte Suite (Claude Code)."Zeichenfertigkeiten-Set"Es automatisiert den Zeichenprozess und ermöglicht es Ihnen, mit einem einzigen Klick hochwertige Visualisierungen zu erstellen, indem Sie diese einfach in natürlicher Sprache beschreiben.
I. Technische Grundlagen: Wie „lernt“ KI das Zeichnen?
Das Wesen der visuellen Fähigkeiten von Obsidian ist Claude Code Skills sind eine Erweiterung der KI-Aufforderungen. Sie basieren nicht auf komplexer serverseitiger SaaS-Konfiguration; stattdessen erweitern sie die KI, indem sie Skill-Dateien in Claudes Konfigurationsverzeichnis einbetten. Direktes Manipulieren des lokalen Dateisystems Die Fähigkeit.
Dank dieses Mechanismus müssen Sie keine komplexe Zeichensyntax erlernen; Sie können einfach Befehle in Klartext erteilen, und Claude generiert direkt Zeichnungen, die dem Obsidian-Standard entsprechen. .md oder .Leinwand Quelldatei.
| Excalidraw | Meerjungfrau | Leinwand |
|---|---|---|
 |  |  |
| handgezeichneter Stil | Hierarchisches Flussdiagramm | Farbkartenlayout |
II. Visualisierungstrio: Leitfaden zur Szenenauswahl
Diese Suite enthält drei Kernmodule, und Sie können die entsprechende Fähigkeit basierend auf verschiedenen Kommunikationsszenarien auswählen:

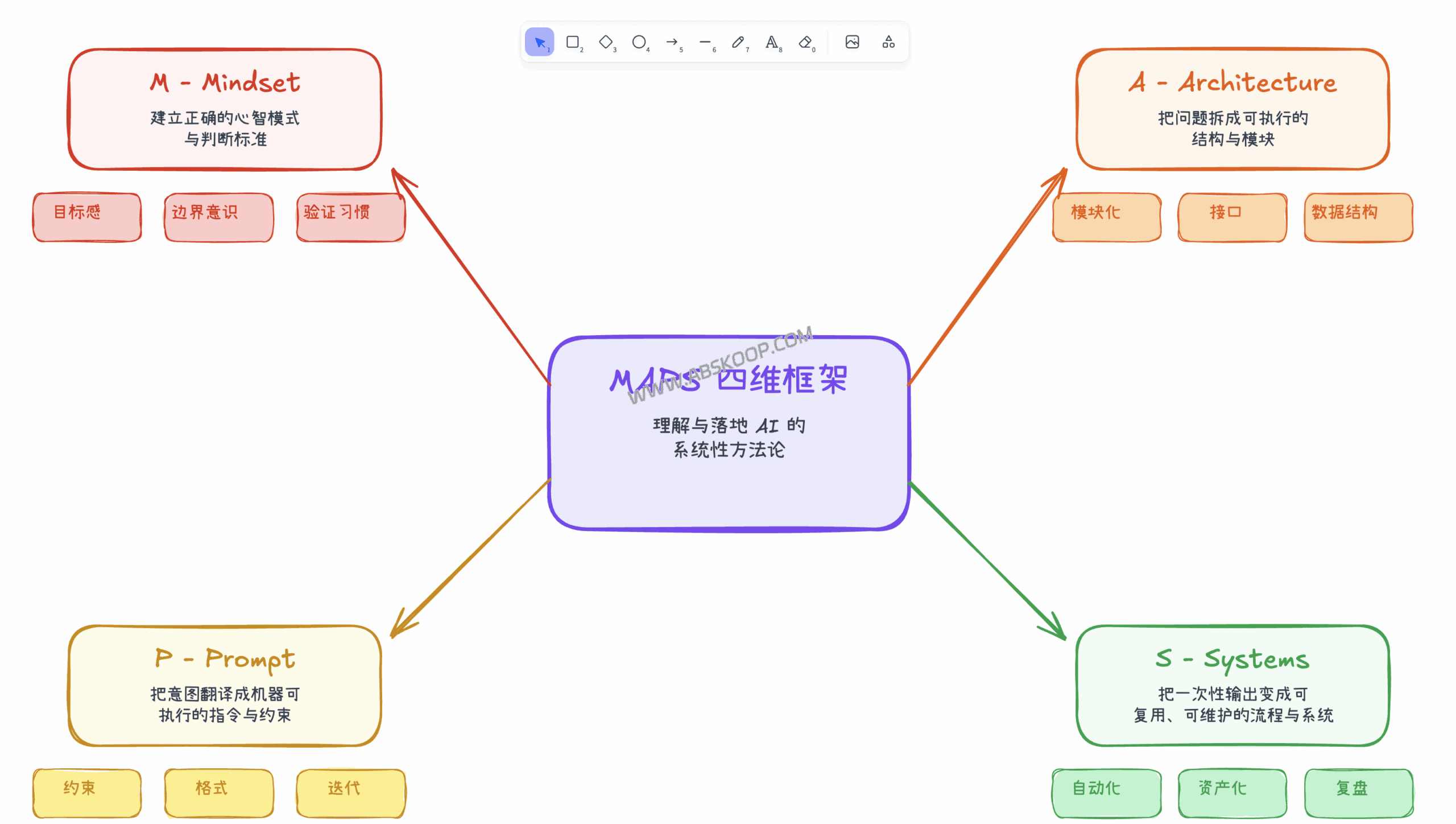

🎨 Excalidraw-Generator
Anwendbare Szenarien: Vorschläge, Berichte an Vorgesetzte und informelle Dokumente, die eine gewisse „handgezeichnete Wärme“ erfordern, sind alles Beispiele dafür.
- Generieren Sie Daten, die JSON enthalten.
.mddokumentieren. - Wendet automatisch die Schriftart Excalifont an, um eine handgezeichnete Ästhetik zu erzeugen.
- Unterstützt die Darstellung chinesischer Schriftzeichen perfekt.
🚀 Beispiel für einen Befehl:"Bitte zeichnen Sie mir ein CI/CD-Flussdiagramm."

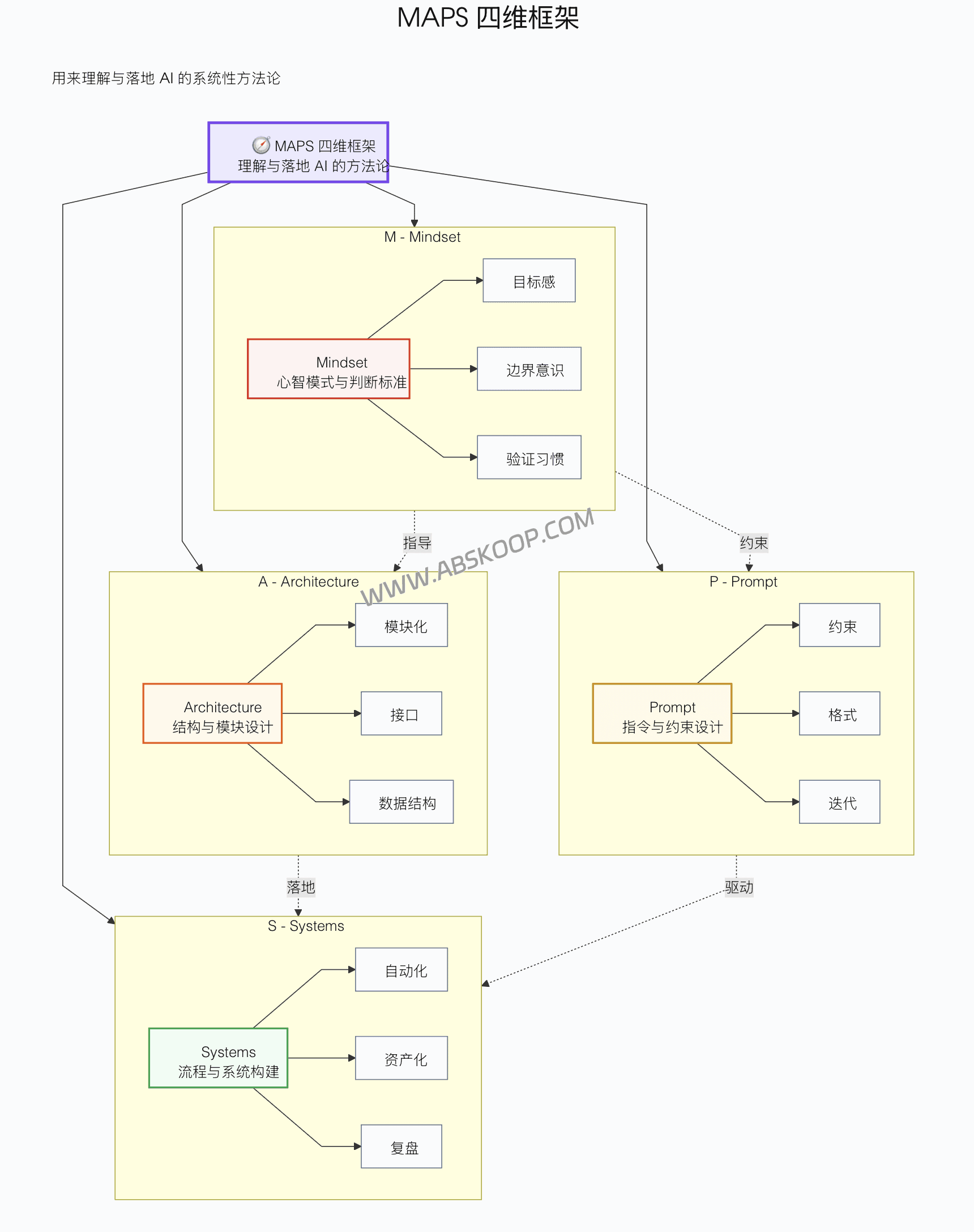

⚙️ Meerjungfrauen-Visualisierer
Anwendbare Szenarien: Technisches Architekturdiagramm, API-Sequenzdiagramm, Zustandsautomat und interne technische Kommunikation innerhalb der F&E.
- Dank der Codegenerierung wird die Versionskontrolle via Git extrem komfortabel.
- Die integrierte Syntaxkorrekturlogik reduziert die Fehlerrate bei der Darstellung.
- Es unterstützt semantische Farbabstimmung und unterscheidet automatisch funktionale Module.
🚀 Beispiel für einen Befehl:"Erstellen Sie ein Sequenzdiagramm für die Anmeldeauthentifizierung"

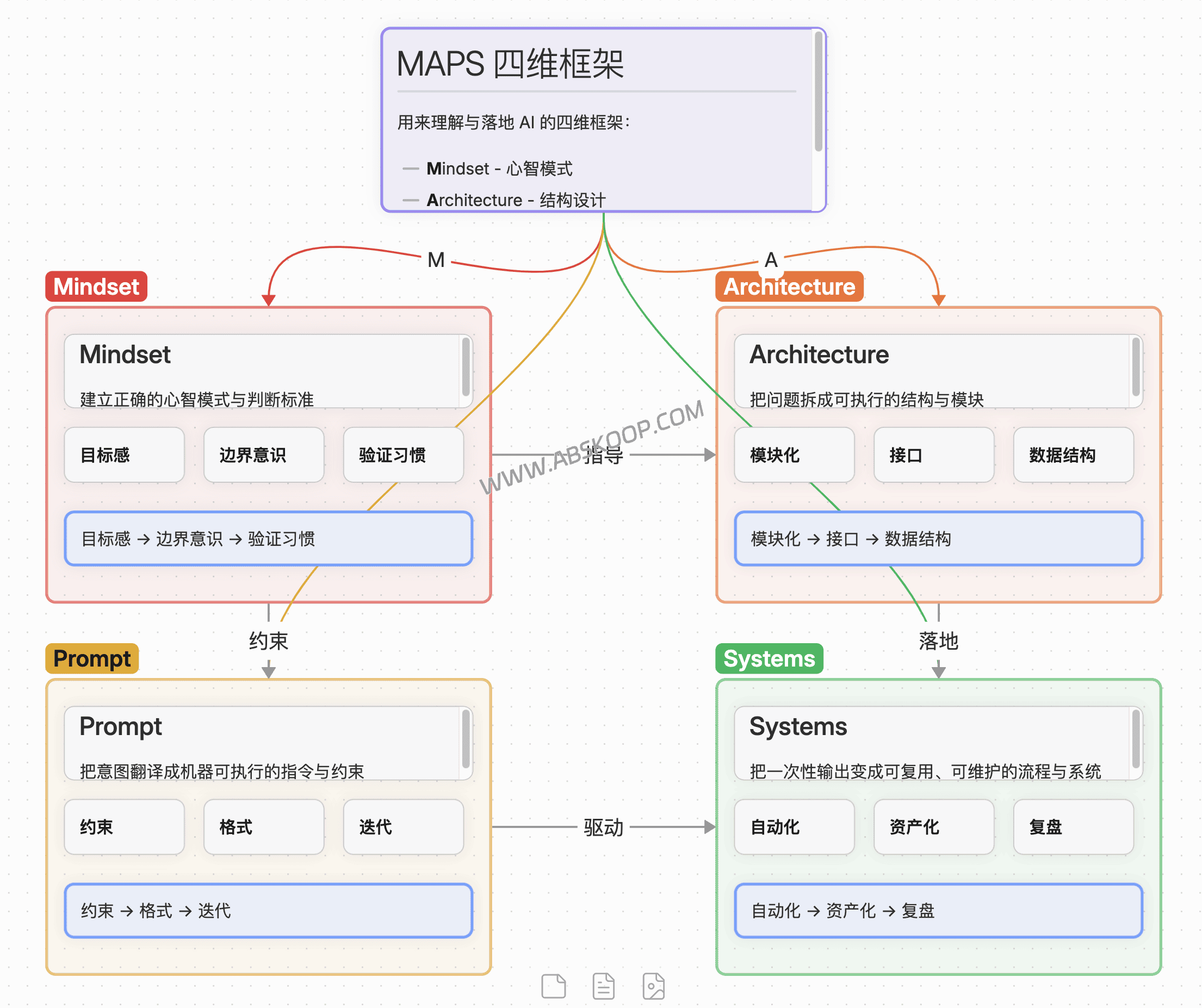

🧩 Obsidian Canvas Creator
Anwendbare Szenarien: Tiefgehendes Brainstorming, das Sortieren komplexer Wissenssysteme und das Aufteilen langer Artikel in eine Karteikartenform.
- Intelligente Raumaufteilung: Automatische Berechnung des Knotenabstands zur Vermeidung von Inhaltsüberlappungen.
- Visuelle Bewertung: Es bietet 6 voreingestellte Farben und unterscheidet automatisch Inhaltsstufen.
🚀 Beispiel für einen Befehl:Ordne diesen Artikel in eine Canvas-Mindmap ein.
III. Schnelle Bereitstellung von Standardarbeitsanweisungen
Voraussetzungen: Stellen Sie sicher, dass es in Ihrer Umgebung installiert ist. Claude Code CLI Und Obsidian。
Der Bereitstellungsprozess ist sehr einfach; verschieben Sie einfach den Ordner „Skills“ in Claudes Konfigurationsverzeichnis, um ihn zu aktivieren.
# 1. Skills-Repository klonen: `git clone https://github.com/axtonliu/axton-obsidian-visual-skills.git` # 2. Skills installieren (macOS/Linux) # Windows-Benutzer: Bitte kopieren Sie den Ordner manuell nach `%USERPROFILE%.claudeskills`: `cp -r axton-obsidian-visual-skills/excalidraw-diagram ~/.claude/skills/` `cp -r axton-obsidian-visual-skills/mermaid-visualizer ~/.claude/skills/` `cp -r axton-obsidian-visual-skills/obsidian-canvas-creator ~/.claude/skills/`IV. Fallstricke vermeiden: Wie man die Ausgabestabilität verbessert
Weil das Set sich derzeit in Experimental Um in dieser Phase die besten Zeichenergebnisse zu erzielen, werden folgende Strategien empfohlen:
- Schritt-für-Schritt-Anleitung: Vermeiden Sie es, einen 5000 Wörter langen Text auf einmal einzugeben. Es wird empfohlen, dass Claude zunächst „6–10 Schlüsselknoten und deren Beziehungen“ zusammenfasst und den Befehl „Bitte zeichnen Sie ein Diagramm“ erst dann sendet, nachdem er die Richtigkeit bestätigt hat.
- Textbereinigung: Mermaid kann bei der Darstellung chinesischer Schriftzeichen in Kombination mit komplexen Symbolen (z. B. LaTeX) Fehler aufweisen. Es wird empfohlen, den Text vor der Darstellung von der KI vereinfachen zu lassen.
📥 Ressourcenbeschaffung
Die visuellen Fähigkeiten von Obsidian sind darauf ausgelegt, aufzubauen KI-Logik Und Visuelle Notizen Eine Brücke zwischen ihnen. Indem Sie die mühsame Zeichenarbeit der KI überlassen, können Sie sich mehr auf das Denken selbst konzentrieren.
GitHub Open-Source-Repositories: Axton Obsidian Visuelle Fähigkeiten Pack
Dieses Projekt ist Open Source und kostenlos; Sie können es gerne mit einem Stern markieren und als Lesezeichen speichern.
